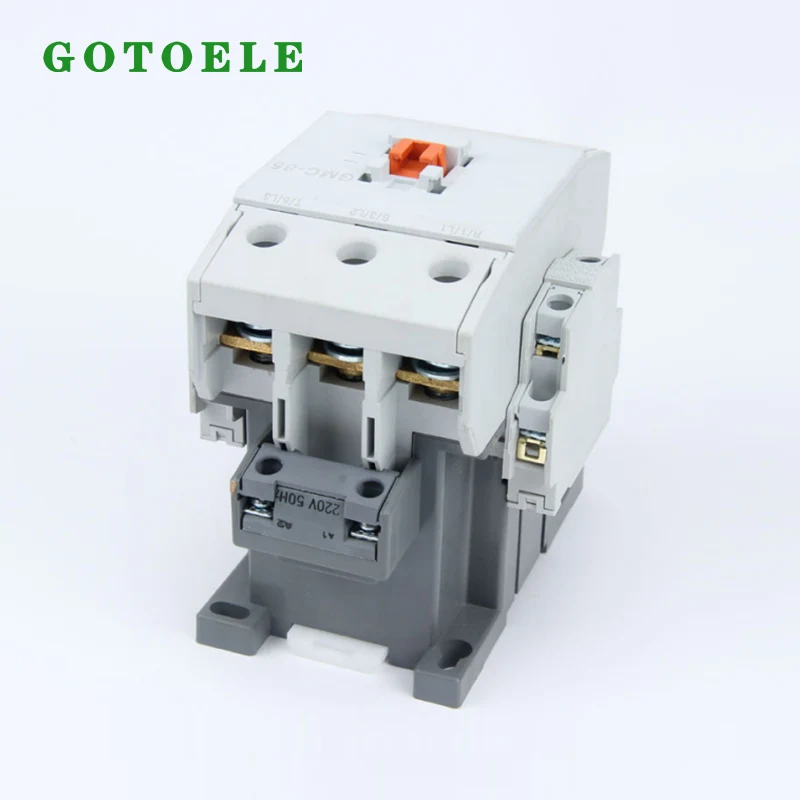

GMC-85 AC Magnetic Contactor 3P 135A 45KW 2NO+2NC untuk Kawalan Motor Perindustrian

Kontaktor Magnetik AC GMC-85daripadaGOTOELEialah komponen pensuisan voltan rendah tiga fasa yang direka untuk kawalan motor, jentera industri, pam, pemampat, peralatan HVAC, dan aplikasi lain yang memerlukan pensuisan yang boleh dipercayai bagi beban AC. Dengan struktur sesentuh utama 3 kutub, penarafan arus haba 135A AC1, kapasiti kawalan motor 45kW pada 380–440V, dan sesentuh tambahan 2NO+2NC, ia menyediakan konfigurasi praktikal untuk kabinet kawalan industri dan peralatan elektrik.

Untuk pengedar elektrik, pembina panel, pengeluar mesin dan pasukan penyelenggaraan, memilih penyentuh memerlukan lebih daripada menyemak penilaian semasa. Kuasa motor, kategori penggunaan, voltan kendalian, voltan gegelung, frekuensi pensuisan, keperluan sentuhan tambahan, kaedah pemasangan, dan perlindungan beban lampau semuanya harus dipertimbangkan sebelum membeli.

Apa yang Perlu Dikenali Pembeli Mengenai Konfigurasi GMC-85?

Struktur Hubungan Utama Tiga Kutub

Konfigurasi tiga kutub membolehkan penyentuh mengawal litar tiga fasa melalui peranti pensuisan tunggal. Ini menjadikannya sesuai untuk aplikasi motor industri biasa di mana kuasa tiga fasa perlu ditukar secara serentak.

Sesentuh utama bertujuan untuk menukar beban bersambung, manakala sesentuh tambahan boleh digabungkan ke dalam litar kawalan, petunjuk, saling mengunci dan isyarat.

135A AC1 Penilaian Arus Terma

Bingkai GMC-85 dikaitkan dengan penarafan arus terma 135A AC1. Walau bagaimanapun, pembeli tidak seharusnya mentafsir nilai AC1 sebagai arus motor yang dibenarkan di bawah setiap keadaan operasi. Aplikasi motor biasanya memerlukan pemilihan mengikut kategori penggunaan yang berkenaan dan ciri motor sebenar.

Untuk kawalan motor, arus dan kuasa operasi terkadar oleh itu hendaklah disemak dengan voltan bekalan yang dimaksudkan dan duti aplikasi sebelum pemilihan akhir.

Kapasiti Kawalan Motor 45kW

Pada 380–440V, konfigurasi GMC-85 dinilai untuk 45kW di bawah keadaan kawalan motor AC3. Ini menjadikan model itu sesuai untuk pelbagai aplikasi motor tiga fasa kuasa sederhana apabila ciri elektrik sepadan dengan keperluan sistem.

Parameter Teras

Bagaimanakah Penyentuh Magnet AC Berfungsi?

Prinsip Pensuisan Elektromagnet

Penyentuh magnet AC menggunakan gegelung elektromagnet untuk mengawal pergerakan mekanisme sentuhan dalamannya. Apabila litar kawalan memberi tenaga kepada gegelung, daya elektromagnet menggerakkan pemasangan sesentuh dan mengubah keadaan sesentuh utama.

Apabila gegelung dinyahtenagakan, mekanisme kembali ke kedudukan normalnya. Ini membolehkan litar kawalan kuasa rendah menguruskan beban elektrik berkuasa tinggi tanpa memerlukan pengendali atau pengawal untuk menukar terus litar motor.

Mengasingkan Kuasa dan Fungsi Kawalan

Salah satu kelebihan praktikal utama penyentuh ialah pemisahan antara litar kuasa utama dan litar kawalan. Sesentuh utama mengendalikan beban bersambung, manakala sesentuh gegelung dan tambahan berinteraksi dengan sistem kawalan.

Struktur ini digunakan secara meluas dalam jentera automatik kerana motor boleh dikawal melalui butang tekan, output PLC, penderia, geganti atau peranti kawalan lain.

Mengapa Kenalan Bantu 2NO+2NC Penting

Biasanya Buka Kenalan

Kedua-dua kenalan tambahan yang biasanya terbuka boleh digunakan untuk logik kawalan, maklum balas status berjalan, litar pegang sendiri atau sambungan ke peranti penunjuk luaran, bergantung pada reka bentuk sistem.

Ini memberi pengeluar peralatan fleksibiliti tambahan apabila menyepadukan penyentuh ke dalam kabinet kawalan yang lebih besar.

Kenalan Biasanya Tertutup

Dua sesentuh tambahan yang biasanya tertutup boleh digunakan dalam litar saling mengunci, memberi isyarat dan kawalan. Mereka boleh membantu menyelaraskan penyentuh dengan komponen pensuisan lain atau peranti kawalan.

Menyokong Reka Bentuk Litar Kawalan

Mempunyai kedua-dua kenalan tambahan yang biasanya terbuka dan biasanya tertutup dalam konfigurasi yang sama boleh mengurangkan keperluan untuk komponen pensuisan tambahan tambahan dalam beberapa reka bentuk kawalan.

Susunan sesentuh sebenar dan penggunaan elektrik hendaklah sentiasa diperiksa pada rajah litar kawalan sebelum pemasangan.

Aplikasi Perindustrian Biasa

Kawalan Motor Perindustrian

Aplikasi utama GMC-85 ialah menukar dan mengawal motor tiga fasa yang serasi. Ia boleh dimasukkan ke dalam pemasangan pemula motor dan panel kawalan di mana keadaan elektrik yang dinilai sepadan dengan aplikasi.

Pam dan Peralatan Rawatan Air

Pam selalunya memerlukan kawalan mula henti automatik berdasarkan tekanan, aras, aliran atau isyarat proses. Penyentuh boleh berfungsi sebagai antara muka pensuisan antara litar kawalan dan motor pam.

Pemampat dan Sistem HVAC

Pemampat industri, sistem pengudaraan, peralatan penyaman udara dan sistem pacuan motor lain boleh menggunakan penyentuh untuk mengawal motor mengikut keperluan sistem kawalan elektrik peralatan.

Jentera Pengeluaran

Peralatan pembuatan selalunya mengandungi berbilang motor, penghantar, kipas, pam dan beban elektrik lain. Penyentuh boleh dimasukkan ke dalam kabinet kawalan untuk menyediakan pensuisan berpusat dan operasi automatik.

Faktor Pemilihan Utama Sebelum Membeli

Periksa Kuasa dan Arus Motor

Kuasa motor sahaja tidak mencukupi untuk pemilihan kontaktor. Pembeli hendaklah mengesahkan arus undian motor, voltan bekalan, kekerapan, ciri permulaan, tugas operasi dan kategori penggunaan.

Penyentuh harus dipilih berdasarkan beban elektrik sebenar dan bukannya hanya memadankan nama produk dengan kuasa nominal motor.

Sahkan Voltan Gegelung

Voltan gegelung penyentuh mesti sepadan dengan litar kawalan. Voltan kawalan biasa boleh berbeza-beza antara mesin dan kawasan yang berbeza.

Sebelum membuat pesanan, pembeli harus menyatakan voltan dan kekerapan gegelung yang diperlukan untuk mengelakkan masalah keserasian semasa pemasangan.

Pertimbangkan Kekerapan Penukaran

Aplikasi dengan permulaan dan penghentian motor yang kerap menyebabkan permintaan yang lebih besar pada penyentuh berbanding aplikasi dengan pensuisan yang agak jarang berlaku.

Oleh itu, kekerapan operasi yang dijangkakan harus dipertimbangkan apabila memilih penyentuh dan menilai kesesuaiannya untuk aplikasi yang dimaksudkan.

Perlindungan Lebihan Selaras

Penyentuh terutamanya menyediakan kawalan pensuisan dan tidak boleh dianggap sebagai pengganti peranti perlindungan beban motor khusus. Untuk aplikasi pemula motor, geganti beban lampau terma yang sesuai atau peranti perlindungan motor elektronik hendaklah dipilih mengikut keperluan motor dan sistem.

Pertimbangan Pemasangan

Sahkan Penilaian Elektrik

Sebelum pemasangan, juruteknik hendaklah mengesahkan model penyentuh, voltan gegelung, voltan litar utama, arus undian, kuasa motor, konfigurasi sesentuh tambahan dan gambar rajah pendawaian.

Gunakan Konduktor yang Sesuai

Konduktor kuasa, sambungan terminal dan peranti pelindung hendaklah dipilih mengikut arus sebenar dan piawaian pemasangan elektrik yang berkenaan.

Sambungan yang longgar atau bersaiz tidak betul boleh meningkatkan rintangan sentuhan dan penjanaan haba, yang berpotensi menjejaskan kebolehpercayaan peralatan.

Berikan Perlindungan yang Sesuai

Penyentuh hendaklah disepadukan dengan perlindungan litar pintas dan beban lampau yang sesuai. Konfigurasi perlindungan hendaklah direka bentuk mengikut ciri motor, persekitaran pemasangan, dan peraturan elektrik tempatan yang berkenaan.

Semak Persekitaran Pemasangan

Suhu, kelembapan, habuk, getaran, reka bentuk kepungan dan pengudaraan boleh menjejaskan keadaan operasi komponen elektrik voltan rendah. Penyentuh hendaklah dipasang dalam persekitaran dalam had operasi yang ditetapkan.

Penyelenggaraan dan Pemeriksaan

Periksa Kenalan Utama

Untuk peralatan yang kerap beroperasi, kakitangan penyelenggaraan hendaklah memeriksa secara berkala keadaan sesentuh utama. Pitting yang berlebihan, pembakaran, perubahan warna atau kehausan yang tidak normal boleh menunjukkan tekanan elektrik atau keadaan operasi yang tidak sesuai.

Semak Kenalan Bantu

Kenalan tambahan harus diperiksa apabila litar kawalan mengalami isyarat terputus-putus, tingkah laku pensuisan yang tidak dijangka atau ralat maklum balas.

Periksa Sambungan Terminal

Terminal elektrik hendaklah kekal diikat dengan selamat. Kakitangan penyelenggaraan hendaklah mengikut keperluan pengetatan yang disyorkan pengeluar dan prosedur penyelenggaraan elektrik yang berkenaan.

Pantau Bunyi Tidak Normal

Dengungan yang luar biasa, getaran atau operasi penyentuh yang tidak stabil mungkin menunjukkan masalah berkaitan gegelung, mekanikal, voltan atau pemasangan. Keadaan tidak normal perlu disiasat sebelum meneruskan operasi.

Pertimbangan Kualiti untuk Pembeli B2B

Konsisten Pengeluaran

Bagi pengedar dan pelanggan OEM, konsistensi antara kelompok adalah penting kerana penyentuh selalunya disepadukan ke dalam panel kawalan dan reka bentuk peralatan piawai.

GOTOELE menyatakan bahawa proses pengeluarannya termasuk kawalan kualiti daripada pemeriksaan bahan mentah melalui pembuatan, ujian, pembungkusan dan penghantaran.

Ujian Sebelum Penghantaran

Produk elektrik harus menjalani pemeriksaan dan ujian yang sesuai sebelum penghantaran. Pembeli yang membeli secara pukal hendaklah mengesahkan prosedur pemeriksaan pembekal dan keperluan dokumentasi sebelum membuat pesanan.

Keperluan Pensijilan

GOTOELE mengenal pasti CE dan ISO9001 antara kelayakan kualiti dan pensijilannya. Pelanggan harus meminta sijil yang berkenaan dan dokumentasi teknikal untuk konfigurasi produk yang tepat yang diperlukan untuk pasaran mereka.

Keupayaan Pembuatan dan Bekalan GOTOELE

Pengeluar Produk Elektrik Voltan Rendah

GOTOELE, dikendalikan oleh Yueqing Gongtong Electric Co., Ltd., mengkhusus dalam produk elektrik voltan rendah termasuk penyentuh AC, geganti beban lampau haba, pemutus litar bekas acuan, pemula, MCB dan komponen kawalan.

Syarikat itu menyepadukan perkhidmatan R&D, reka bentuk produk, pembuatan, ujian dan eksport untuk menyokong pengedar, pengeluar peralatan dan pelanggan industri.

Sokongan untuk OEM dan Pesanan Tersuai

GOTOELE menyediakan OEM dan sokongan produk tersuai meliputi parameter teknikal, konfigurasi produk, pembungkusan dan keperluan penjenamaan. Ini boleh berguna untuk pengedar elektrik dan pengeluar peralatan yang memerlukan spesifikasi yang konsisten merentas pelbagai projek.

Keupayaan Bekalan Pukal

Bagi pembeli antarabangsa, kapasiti pengeluaran dan bekalan yang stabil adalah penting apabila penyentuh digunakan sebagai komponen standard merentas pelbagai model peralatan. GOTOELE melaporkan kapasiti pengeluaran tahunan kira-kira 8 juta keping merentasi rangkaian produk elektrik voltan rendahnya.

Senarai Semak Pembeli

Soalan Lazim

Apakah kegunaan GMC-85 AC Magnetic Contactor?

Ia direka untuk menukar dan mengawal beban AC tiga fasa yang serasi, terutamanya motor industri dan peralatan dipacu motor seperti pam, pemampat, sistem HVAC, penghantar dan jentera pengeluaran.

Apakah maksud 135A untuk penyentuh ini?

Nilai 135A merujuk kepada penarafan arus terma AC1 yang dikaitkan dengan bingkai GMC-85. Aplikasi motor hendaklah dipilih mengikut kategori penggunaan yang berkenaan, arus motor, voltan dan keadaan operasi.

Bolehkah GMC-85 mengawal motor 45kW?

GMC-85 dinilai untuk 45kW pada 380–440V di bawah keadaan AC3 mengikut konfigurasi yang ditentukan. Aplikasi motor sebenar masih harus diperiksa terhadap arus undian, keadaan permulaan, frekuensi pensuisan dan piawaian yang berkenaan.

Apakah maksud 2NO+2NC?

Ia menunjukkan dua kenalan tambahan yang biasanya terbuka dan dua yang biasanya tertutup. Kenalan ini boleh digunakan untuk logik kawalan, maklum balas status, saling mengunci dan litar isyarat.

Adakah penyentuh termasuk perlindungan beban lampau?

Penyentuh menyediakan kawalan pensuisan dan biasanya harus diselaraskan dengan peranti perlindungan beban lampau yang sesuai untuk aplikasi motor. Konfigurasi perlindungan yang diperlukan bergantung pada motor dan sistem elektrik.

Bolehkah GOTOELE menyediakan perkhidmatan OEM?

ya. GOTOELE menyediakan OEM dan sokongan tersuai untuk pengedar, pengeluar peralatan dan pelanggan industri, termasuk spesifikasi produk, konfigurasi, pembungkusan dan keperluan penjenamaan.

Pertimbangan Akhir

Kontaktor Magnetik AC GMC-85menyediakan penyelesaian pensuisan tiga fasa untuk kawalan motor industri dan aplikasi voltan rendah lain yang serasi. Struktur 3Pnya, penarafan arus terma 135A AC1, penarafan AC3 45kW pada 380–440V, dan sesentuh tambahan 2NO+2NC menjadikannya sesuai untuk sistem kawalan yang memerlukan kedua-dua suis litar utama dan fungsi kawalan tambahan.

Untuk pengedar elektrik, pembina panel, pengilang peralatan OEM dan pasukan penyelenggaraan, pemilihan yang betul hendaklah berdasarkan arus motor, voltan, kategori penggunaan, voltan gegelung, frekuensi pensuisan, konfigurasi perlindungan, keadaan pemasangan dan pensijilan yang diperlukan.

Dengan pengalaman pembuatan elektrik voltan rendah, sokongan OEM, pengurusan kualiti, dan keupayaan bekalan antarabangsa,GOTOELEboleh menyokong pelanggan yang mencari konfigurasi penyentuh untuk automasi industri, kawalan motor, jentera, HVAC, pam dan aplikasi peralatan elektrik lain.
